Автоматические выключатели Tmax T4, T5 и T6

Автоматические выключатели Tmax T4...T6 (ABB)

TMAX T4, T5 И T6. СВОБОДА В ВЫБОРЕ ЗАЩИТЫ ДО 1000А.

Выключатели Tmax T4, T5 и T6 — это автоматические выключатели в литых корпусах с наилучшим соотношением характеристик/размера.

Возможности применения автоматов этой серии практически неограничены благодаря разным специальным исполнениям, современной электронике, а также полному и унифицированному ассортименту аксессуаров. Высококачественные материалы и инновационные конструктивные решения, использованные компанией ABB, означают, что автоматические выключатели серии Tmax гарантируют поистине исключительные характеристики, с действительно высоким отношением "номинальный ток/объем".

Например, выключатели T4 и T5 гарантируют отключающую способность до 200 кА  при 415 В перем. тока и отключающую способность 80 кА при  690 В перем. тока. Кроме того, они расширяют область применения до 1150 В перем. тока и 1000 В пост. тока.

Выключатели T4, T5 и T6 имеют одинаковую глубину, что упрощает их размещение в отсеках распределительных щитов. Для них имеется также полный и унифицированный ассортимент аксессуаров, благодаря чему упрощается процедура выбора, повышается универсальность при применении и сокращается потребность в поддержании складского запаса.

Электронные расцепители защиты данной серии изготовлены с применением новейших технологий и реализацией эксклюзивных технических решений от ABB.

Расцепитель защиты PR223EF с расширенным до 1000 А диапазоном разрабатывался для особых условий применения, с высокими требованиями по селективности: быстрое обнаружение аварии и отсутствие ограничений по количеству иерархических уровней распределительного устройства. Благодаря системе EFDP (раннее обнаружение и предупреждение аварий), можно уменьшить объем аппаратуры внутри установки и оптимизировать размеры кабеля и шины. В результате значительно уменьшается стоимость установки.

Расцепитель защиты PR223DS разработан  и изготовлен для автоматических выключателей  в распределительных системах.  В дополнение к возможности измерять различные электрические параметры установки  на передней части расцепителя имеются  светодиоды, являющиеся индикаторами некоторых настроек и аварийных ситуаций (перегрузка, неправильное соединение и т. д.).



Технический каталог Tmax

(*.pdf, 14 MB)

Обзор серии выключателей Tmax

Конструктивные характеристики

Модульная конструкция

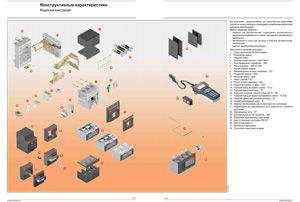

Технический каталог Tmax Обзор серии выключателей Tmax Конструктивные характеристики серии Tmax



Автоматические выключатели Tmax T от 320А до 1000А

Артикул Наименование
1SDA054117R1 Авт. выкл. Tmax T4 320/320A 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA054436R1 Авт. выкл. Tmax T5 400/320А 3P 36кА TMDA, Iт.р.=0,7...1Iн., Iэ.р.=5…10Iн
1SDA054316R1 Авт. выкл. Tmax T5 400/320А 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA054317R1 Авт. выкл. Tmax T5 400/400А 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA054353R1 Авт. выкл. Tmax T5 400/400А 3P 70кА PR222DS/P-LSI, Iт.р.=0.4…1Iн, Iэ.р.=1,5…12In, селективный
1SDA054396R1 Авт. выкл. Tmax T5 630/630A 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA060226R1 Авт. выкл. Tmax T6 630/630А 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA060248R1 Авт. выкл. Tmax T6 630/630А 3P 70кА PR222DS/P-LSI, Iт.р.=0.4…1Iн, Iэ.р.=1,5…12In, селективный
1SDA060214R1 Авт. выкл. Tmax T6 800/800А 3P 36кА, TMA, Iт.р.=0,7...1Iн., Iэ.р.=5…10Iн
1SDA060268R1 Авт. выкл. Tmax T6 800/800А 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный
1SDA060291R1 Авт. выкл. Tmax T6 800/800А 3P 70кА PR222DS/P-LSI, Iт.р.=0.4…1Iн, Iэ.р.=1,5…12In, селективный
1SDA060537R1 Авт. выкл. Tmax T6 1000/1000A 3P 36кА, PR221DS-LS/I, Iт.р.=0,4...1Iн., Iэ.р.=1…10Iн, селективный



Комплекты для втычного исполнения Tmax T4…T5

Артикул Наименование
1SDA054839R1 Комплект для преобразования авт. выкл. T4, 3P во втычное исполнение, max 320A
1SDA054737R1 Основание-цоколь для втычного T4, 3P, max 320A, переднее подключение
1SDA054843R1 Комплект для преобразования авт. выкл. T5, 3P во втычное исполнение, max 400A
1SDA054749R1 Основание-цоколь для втычного T5, 3P, max 400A, переднее подключение
1SDA054847R1 Комплект для преобразования авт. выкл. T5, 3P во втычное исполнение, max 570A
1SDA054762R1 Основание-цоколь для втычного T5, 3P, max 570A, переднее подключение



Комплекты для выкатного исполнения Tmax T4…T6

Артикул Наименование
1SDA054841R1 Комплект для преобразования авт. выкл. T4, 3P в выкатное исполнение, max 320A
1SDA054743R1 Корзина для выкатного T4, 3P, max 320A, переднее подключение
1SDA054845R1 Комплект для преобразования авт. выкл. T5, 3P в выкатное исполнение, max 400A
1SDA054755R1 Корзина для выкатного T5, 3P, max 400A, переднее подключение
1SDA054849R1 Комплект для преобразования авт. выкл. T5, 3P в выкатное исполнение, max 570A
1SDA054768R1 Корзина для выкатного T5, 3P, max 570A, переднее подключение
1SDA060390R1 Комплект для преобразования авт. выкл. T6, 3P в выкатное исполнение, max 800А
1SDA060384R1 Корзина для выкатного T6, 3P, max 800A, переднее подключение



Aксессуары для авт. выкл. Tmax T4…T6

Артикул Наименование
1SDA051368R1 Блок перекл. контактов AUX 1Q 1SY 250VAC/DC (1 вспом. + 1 авар.) для T1…T6
1SDA051369R1 Блок перекл. контактов AUX 3Q 1SY 250VAC/DC (3 вспом. + 1 авар.) для T1…T6
1SDA054911R1 Блок перекл. контактов AUX 3Q 1SY 250VAC/DC для выкатных T1…T6 (кабель 1м)
1SDA054866R1 Дист. расцепитель SOR 220...240VAC/220...250VDC для T4…T6
1SDA054873R1 Дист. расцепитель SOR 220...240VAC/220...250VDC для T4…T6 для выкатной версии (с проводами)
1SDA054897R1 Моторный привод MOE 220...250VAC/DC для T4…T5, 150Вт, >1,5сек
1SDA060398R1 Моторный привод MOE 220...250VAC/DC для T6, 150Вт, >3сек
1SDA054857R1 Высокие крышки силовых контактов TC-FP для T4, 3P, 2шт. в комплекте
1SDA054859R1 Высокие крышки силовых контактов TC-FP для T5, 3P, 2шт. в комплекте
1SDA054929R1 Выносная поворотная рукоятка RHE для T4 и T5, серый цвет
1SDA060409R1 Выносная поворотная рукоятка RHE для T6, серый цвет
1SDA060418R1 Передний фланец FLD для рычага управления выкатных T6
1SDA054945R1 Передний фланец FLD для рычага управления выкатных Т4, Т5
1SDA054938R1 Уплотнение IP54 для рукояток типа RHE для T4…T6
1SDA055020R1 Выводы передние FC CuAI T5 400А 1x240мм2, комплект 3шт.
1SDA023380R1 Выводы передние FC CuAl T6 630A 2x240мм2, комплект 3шт.
1SDA054924R1 Адаптер 10-контактный для вторичных цепей MOE/MOE+SOR втычных/выкатных T4…T6
1SDA054923R1 Адаптер 12-контактный для вторичных цепей для AUX 3Q+1SY втычных/выкатных T4…T6
1SDA054922R1 Адаптер 6-контактный для вторичных цепей для AUX 1Q+1SY втычных/выкатных T4…T6



Универсальные разъемы для соединения вторичных цепей

Артикул Наименование
1SDA051362R1 Разъем штепсельный 12-контактный универсальный
1SDA051363R1 Разъем штепсельный 6-контактный универсальный
1SDA051364R1 Разъем штепсельный 3-контактный универсальный



Купить автоматический выключатель Tmax вы можете, заполнив обращение на странице контактов. Наши специалисты проконсультируют вас по всем вопросам покупки, помогут подобрать оборудование, соответствующее вашим требованиям.



ОБЩИЕ СВЕДЕНИЯ О СЕРИИ TMAX

Семейство Tmax представлено полным ассортиментом автоматических выключателей в литом корпусе до 1600 А.

Все автоматические выключатели - трехполюсные и четырехполюсные - имеются в стационарном исполнении; выключатели T4 и T5 имеются также во втычном исполнении, а выключатели T4, T5, T6 и T7 еще и в выкатном исполнении.

Автоматические выключатели серии Tmax одного типоразмера имеют различные отключающие способности и номинальные токи.

Автоматические выключатели серии Tmax

Дугогасительная система, используемая в автоматических выключателях Tmax, обеспечивает очень быстрое размыкание цепи при крайне высоком токе короткого замыкания. Высокая скорость размыкания контактов, динамическое воздействие магнитного поля и конструкция дугогасительной камеры способствуют гашению дуги в кратчайшее время, существенно ограничивая значение удельной сквозной энергии I2t  и пиковый ток.

Автоматические выключатели серии Tmax

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Отличительные особенности серии



Двойная изоляция

Конструкция выключателя обеспечивает двойную изоляцию между находящимися под напряжением силовыми частями (исключая выводы) и передней частью аппарата, к которой прикасается оператор во время нормальной работы установки. Гнездо для каждого электрического аксессуара полностью отделено от силовой цепи, предотвращая таким образом какой-либо риск контакта с находящимися под напряжением частями. В частности, механизм управления полностью изолирован от токоведущих элементов.

Кроме того, автоматический выключатель имеет повышенную изоляцию как между находящимися под напряжением внутренними частями, так и между выводами. Фактические изолирующие расстояния превышают установленные Стандартами IEC и соответствуют требованиям, предусмотренным Стандартом UL 489 (США).





Прямое соответствие

Рычаг управления всегда указывает точное положение подвижных контактов автоматического выключателя и, таким образом, гарантирует надежную и достоверную индикацию в соответствии с указаниями Стандартов IEC 60073 и IEC 60417-2 (I = замкнуты; O = разомкнуты; желто-зеленая линия = разомкнуты вследствие срабатывания защиты).

Механизм управления автоматическим выключателем имеет узел свободного расцепления, который обеспечивает выполнение операций включения/отключения независимо от усилия на рычаге и скорости его движения. При срабатывании защиты подвижные контакты автоматически размыкаются: чтобы замкнуть их снова, механизм управления должен быть взведен заново путем перевода рычага управления из промежуточного в крайнее нижнее положение.



Изолирующая способность

Находясь в разомкнутом состоянии, автоматический выключатель гарантирует разъединение цепи в соответствии со Стандартом IEC 60947-2. Увеличенные изолирующие расстояния обеспечивают отсутствие токов утечки и надежную изоляцию при больших перенапряжениях между входом и выходом.

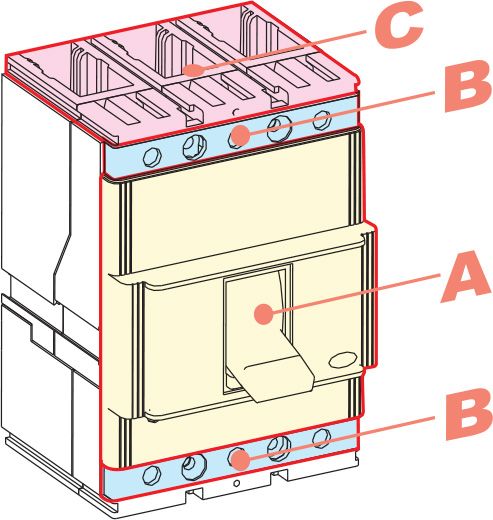

Степени защитыTmax - степени защиты

В таблице ниже указаны степени защиты, обеспечиваемые автоматическими выключателями Tmax согласно требованиям Стандарта IEC 60529:

  С передней панелью Без передней панели (2) Без крышек силовых выводов С высокими крышками силовых выводов С низкими крышками силовых выводов С комплексом защиты IP40 со стороны передней панели
A IP 40(3) IP 20 - - - -
B(4) IP 20 IP 20 IP 20 IP 40 IP 40 IP 40
C - - - IP 40(1) IP 30 -

(1) При правильной установке
(2) Во время установки электрических аксессуаров
(3) Также для переднего фланца на рычаг управления и поворотной рукоятки
(4) Только для T1...T6

Фиксированные части вседа имеют степень защиты IP 20. Для автоматических выключателей, которые установлены в распределительном щите и оснащены поворотной рукояткой на дверь, а также специальным комплектом (RHE-IP54), может быть достигнута степень защиты IP 54.


Электромагнитная совместимость

При использовании электронных расцепителей защиты и электронных расцепителей токов утечки на землю гарантируется работа функций защиты при наличии помех, вызванных электронной аппаратурой, атмосферными явлениями или электрическими разрядами. В свою очередь, вышеуказанные расцепители не являются источником помех для другой электронной аппаратуры. Это соответствует Приложению B и Приложению F Стандарта IEC 60947-2.



Работа в тропическом климате

Автоматические выключатели и аксессуары серии Tmax испытываются в соответствии со Стандартом IEC 60068-2-30 путем выполнения 2 рабочих циклов при 55 °C по методу «вариант 1» (пункт 6.3.3). Поэтому пригодность выключателей серии Tmax для применения в жарком и влажном климате (по климатограмме 8 в Стандарте IEC 60721-2-1) обеспечивается благодаря:

  • литому изолирующему корпусу, изготовленному из синтетических смол, армированных стекловолокном;
  • антикоррозионной обработке основных металлических частей;
  • оцинковыванию Fe/Zn 12 (ISO 2081) с защитным слоем, не содержащим шестивалентного хрома (в соответствии с Директивой ROHS), с такой же коррозионной стойкостью согласно требованиям стандарта ISO 4520, класс 2c;
  • применению специальной защиты от конденсатообразования для электронных расцепителей и соответствующих аксессуаров.



Исполнения и типы

Все автоматические выключатели серии Тmax выпускаются в стационарном исполнении; выключатели Т4 и Т5 выпускаются также во втычном исполнении, а выключатели Т4, Т5, T6 (*) и T7 — еще и в выкатном исполнении. Управление всеми автоматическими выключателями может осуществляться вручную с помощью рычага управления или поворотной рукоятки (прямого действия или на дверь) и электрически. Для этого имеются различные решения:

  • моторный привод для T4, T5 и T6
  • T7 с моторным приводом, реле отключения и включения.

(*) не доступно в исполнении на 1000 А



Установка

Выключатели серии Тmax могут устанавливаться в распределительных щитах в горизонтальном, вертикальном или лежачем положении (с креплением на монтажной плате или рейках) без снижения номинальных характеристик. Выключатели серии Тmax легко устанавливаются в распределительных щитах любого типа, главным образом, благодаря возможности запитывания как через верхние, так и через нижние выводы, без ущерба для работоспособности аппаратов (*).

(*) Для выключателей T4V250 и T5V400 в стационарном исполнении, T4L250 и T5L400 во втычном исполнении, применяемых на напряжение 1000В, питание должно подаваться через верхние выводы.



Выкатывание выключателя при закрытой двериTmax: выкатывание выключателя при закрытой двери

Выкатные автоматические выключатели Т4, T5, T6 и Т7 можно выкатывать и вкатывать с закрытой дверцей отсека, тем самым повышая безопасность оператора и позволяя сделать более рациональными низковольтные дугозащищенные распределительные щиты.

Выкатывание можно производить только при разомкнутом выключателе (по очевидным соображениям безопасности) с помощью специальной рукоятки для выкатывания, которая входит в комплект преобразования стационарного выключателя в подвижную часть выкатного выключателя.



Ассортимент аксессуаров

При разработке аксессуаров для выключателей серии Tmax была достигнута гибкость в монтаже и применении, благодаря следующим передовым технологиям:

  • созданы единые комплекты аксессуаров для выключателей Т4, T5, Т6 и для T7, характеризуемые завершенностью и простотой установки. Унификация аксессуаров позволяет сократить складской запас и повысить гибкость использования, предоставляя все новые преимущества пользователям серии Тmax;
  • новая система быстрого монтажа внутренних электрических аксессуаров выключателя Tmax T7 без кабелей для соединений с клеммной коробкой;
  • кроме того, Tmax предлагает широкий выбор расцепителей токов утечки на землю:

четырехполюсный RC222 для выключателей Т4 и Т5 до 500 А;
RC223 (тип В), чувствительный к токам с постоянной составляющей (IEC 60947-2, Приложение M), четырехполюсный, для выключателей T4, до 250 А;
расцепитель PR332/P-LSIRc со встроенной защитой от токов утечки на землю для выключателя Tmax T7.


Соответствие стандартам и система управления качеством

Автоматические выключатели серии Tmax и аксессуары к ним соответствуют международному Стандарту IEC 60947-2 и Директивам EC:

  • “Директивы для низковольтного оборудования” (LVD) № 2006/95/CE (заменяет 72/23/EEC и последующие поправки)
  • Директива по электромагнитной совместимости (EMC) № 89/336 EEC.

Сертификация изделий на соответствие указанным выше Стандартам осуществляется согласно Европейскому Стандарту EN 4501 1. Сертификация производится сертификационным органом Италии ACAE (Ассоциация сертификации электрических аппаратов), являющимся членом Европейской организации LOVAG (Группа разработки соглашений по низковольтному оборудованию), и сертификационным агентством Швеции SEMKO.

Система управления качеством ABB SACE отвечает международному Стандарту ISO 9001-2000 (модель обеспечения качества при проектировании, разработке, изготовлении, установке и обслуживании), а также соответствующим Стандартам — EN ISO 9001 (ЕС) и UNI EN ISO 9001 (Италия).

На передней панели автоматических выключателей Tmax имеется голограмма, изготовленная с использованием специальных методов защиты от подделки — гарантия качества и подлинности автоматического выключателя как изделия производства ABB SACE.



Исполнение по типу защиты

  • Автоматические выключатели Тmax для распределительных систем
  • Автоматические выключатели Тmax для зонной селективности
  • Автоматические выключатели Тmax для защиты электродвигателей
  • Автоматические выключатели Tmax на номинальное напряжение до 1150 В перем. тока и 1000 В пост. тока
  • Выключатели-разъединители



Подробные общие и электрические характеристики в зависимости от исполнения и сферы применения автоматических выключателей Tmax можно найти в соответствующих разделах Технического каталога (*.pdf, 14MB)
