Частотно-регулируемые приводы ABB ACS580

Приводы ABB являются одними из самых простых в выборе, приобретении, установке, вводе в эксплуатацию, использовании и обслуживании. Кроме того каждый приобретенный привод сопровождается гарантией компании ABB по оказанию глобальной поддержки, независимо от того в какой точке мира данный привод будет использоваться. Вы можете купить преобразователь частоты ACS580 в Минске со склада в компании ООО "Овердрайв-Электро".

ABB ACS580

ACS580: Приводы для механизмов общего назначения

Преобразователь частоты ACS580 является частью нового универсального семейства частотных приводов, имеющих одинаковую архитектуру, интерфейс пользователя и общие опции. Мы предлагаем со склада в Минске устройства класса защиты IP21 (UL Type 1) и IP55 (UL Type 12), характеризующиеся следующим диапазоном мощностей и напряжений:

  • 1.1 – 250 кВт (3-фазы 380 – 480 В)



Частотные электроприводы ABB ACS580



Артикул Наименование
ACS5800103A44 ACS580-01-03A4-4+J400 Преобразователь частоты 3-фазн. 400VAC, 3.3A, 1.1кВт, IP21, корп.R1
ACS5800104A04 ACS580-01-04A0-4+J400 Преобразователь частоты 3-фазн. 400VAC, 4.0A, 1.5кВт, IP21, корп.R0
ACS5800104A14 ACS580-01-04A1-4+J400 Преобразователь частоты 3-фазн. 400VAC, 4.0A, 1.5кВт, IP21, корп.R1
ACS5800105A74 ACS580-01-05A7-4+J400 Преобразователь частоты 3-фазн. 400VAC, 5.6A, 2.2кВт, IP21, корп.R1
ACS5800107A24 ACS580-01-07A2-4+J400 Преобразователь частоты 3-фазн. 400VAC, 7.2A, 3кВт, IP21, корп.R1
ACS5800107A34 ACS580-01-07A3-4+J400 Преобразователь частоты 3-фазн. 400VAC, 7.2A, 3кВт, IP21, корп.R1
ACS5800109A54 ACS580-01-09A5-4+J400 Преобразователь частоты 3-фазн. 400VAC, 9.4A, 4кВт, IP21, корп.R1
ACS5800112A74 ACS580-01-12A7-4+J400 Преобразователь частоты 3-фазн. 400VAC, 12.6A, 5.5кВт, IP21, корп.R1
ACS58001017A4 ACS580-01-017A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 17A, 7.5кВт, IP21, корп.R2
ACS58001018A4 ACS580-01-018A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 17A, 7.5кВт, IP21, корп.R2
ACS58001025A4 ACS580-01-025A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 25A, 11кВт, IP21, корп.R2
ACS58001026A4 ACS580-01-026A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 25A, 11кВт, IP21, корп.R2
ACS58001033A4 ACS580-01-033A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 32A, 15кВт, IP21, корп.R3
ACS58001038A4 ACS580-01-038A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 38A, 18.5кВт, IP21, корп.R3
ACS58001039A4 ACS580-01-039A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 38A, 18.5кВт, IP21, корп.R3
ACS58001045A4 ACS580-01-045A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 45A, 22кВт, IP21, корп.R3
ACS58001046A4 ACS580-01-046A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 45A, 22кВт, IP21, корп.R3
ACS58001062A4 ACS580-01-062A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 62A, 30кВт, IP21, корп.R4
ACS58001073A4 ACS580-01-073A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 73A, 37кВт, IP21, корп.R4
ACS58001088A4 ACS580-01-088A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 88A, 45кВт, IP21, корп.R5
ACS58001106A4 ACS580-01-106A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 106A, 55кВт, IP21, корп.R6
ACS58001145A4 ACS580-01-145A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 145A, 75кВт, IP21, корп.R6
ACS58001169A4 ACS580-01-169A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 169A, 90кВт, IP21, корп.R7
ACS58001206A4 ACS580-01-206A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 206A, 110кВт, IP21, корп.R7
ACS58001246A4 ACS580-01-246A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 246A, 132кВт, IP21, корп.R8
ACS58001293A4 ACS580-01-293A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 293A, 160кВт, IP21, корп.R8
ACS58001363A4 ACS580-01-363A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 363A, 200кВт, IP21, корп.R9
ACS58001430A4 ACS580-01-430A-4+J400 Преобразователь частоты 3-фазн. 400VAC, 430A, 250кВт, IP21, корп.R9
ACS5800103A34B56P ACS580-01-03A3-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 3.3A, 1.1кВт, IP55, корп.R0, расшир.гарант.
ACS5800103A44B56P ACS580-01-03A4-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 3.3A, 1.1кВт, IP55, корп.R1, расшир.гарант.
ACS5800104A04B56P ACS580-01-04A0-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 4A, 1.5кВт, IP55, корп.R0, расшир.гарант.
ACS5800104A14B56P ACS580-01-04A1-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 4A, 1.5кВт, IP55, корп.R1, расшир.гарант.
ACS5800105A64B56P ACS580-01-05A6-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 5.6A, 2.2кВт, IP55, корп.R0, расшир.гарант.
ACS5800105A74B56P ACS580-01-05A7-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 5.6A, 2.2кВт, IP55, корп.R1, расшир.гарант.
ACS5800107A24B56P ACS580-01-07A2-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 7.2A, 3кВт, IP55, корп.R1, расшир.гарант.
ACS5800107A34B56P ACS580-01-07A3-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 7.2A, 3кВт, IP55, корп.R1, расшир.гарант.
ACS5800109A54B56P ACS580-01-09A5-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 9.4A, 4кВт, IP55, корп.R1, расшир.гарант.
ACS5800112A74B56P ACS580-01-12A7-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 12.6A, 5.5кВт, IP55, корп.R1, расшир.гарант.
ACS58001017A4B56P ACS580-01-017A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 17A, 7.5кВт, IP55, корп.R2, расшир.гарант.
ACS58001018A4B56P ACS580-01-018A-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 17A, 7.5кВт, IP55, корп.R2, расшир.гарант.
ACS58001026A4B56P ACS580-01-026A-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 25A, 11кВт, IP55, корп.R2, расшир.гарант.
ACS58001032A4B56P ACS580-01-032A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 32A, 15кВт, IP55, корп.R3, расшир.гарант.
ACS58001033A4B56P ACS580-01-033A-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 32A, 15кВт, IP55, корп.R3, расшир.гарант.
ACS58001038A4B56P ACS580-01-038A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 38A, 18.5кВт, IP55, корп.R3, расшир.гарант.
ACS58001039A4B56P ACS580-01-039A-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 38A, 18.5кВт, IP55, корп.R3, расшир.гарант.
ACS58001045A4B56P ACS580-01-045A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 45A, 22кВт, IP55, корп.R3, расшир.гарант.
ACS58001046A4B56P ACS580-01-046A-4+B056+J400+P931 Преобразователь частоты ABB 3-фазн., 400VAC, 45A, 22кВт, IP55, корп.R3, расшир.гарант.
ACS58001062A4B56P ACS580-01-062A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 62A, 30кВт, IP55, корп.R4, расшир.гарант.
ACS58001073A4B56P ACS580-01-073A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 73A, 37кВт, IP55, корп.R5, расшир.гарант.
ACS58001088A4B56P ACS580-01-088A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 88A, 45кВт, IP55, корп.R5, расшир.гарант.
ACS58001106A4B56P ACS580-01-106A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 106A, 55кВт, IP55, корп.R6, расшир.гарант.
ACS58001145A4B56P ACS580-01-145A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 145A, 75кВт, IP55, корп.R6, расшир.гарант.
ACS58001169A4B56P ACS580-01-169A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 169A, 90кВт, IP55, корп.R7, расшир.гарант.
ACS58001206A4B56P ACS580-01-206A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 206A, 110кВт, IP55, корп.R7, расшир.гарант.
ACS58001246A4B056 ACS580-01-246A-4+B056+J400 Преобразователь частоты 3-фазн. 400VAC, 246A, 132кВт, IP55, корп.R8
ACS58001246A4B56P ACS580-01-246A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 246A, 132кВт, IP55, корп.R8, расшир.гарант.
ACS58001293A4B56P ACS580-01-293A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 293A, 160кВт, IP55, корп.R8, расшир.гарант.
ACS58001363A4B56P ACS580-01-363A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 363A, 200кВт, IP55, корп.R9, расшир.гарант.
ACS58001430A4B56P ACS580-01-430A-4+B056+J400+P931 ПЧ ABB 3-фазн., 400VAC, 430A, 250кВт, IP55, корп.R9 расшир.гарант.



Аксессуары для частотных электроприводов ABB ACS580



FPBA01 FPBA-01 Плата расшир.интерф. PROFIBUS DP для ACS355/ ACS580
FENA11 FENA-11 Плата расшир.интерф. EtherNet/IP™, Modbus TCP, PROFINET IO для ACS580
CMOD01 CMOD-01 Плата расшир. внеш. ист. 24VAC/DC, 1DO, 2RO для ACS580
CMOD02 CMOD-02 Плата расшир. внеш. ист. 24VAC/DC, PTC для ACS580
DPMPEXT DPMP-EXT Компл.крепл.панели на дверь для ACS580
3AXD50000025965 ACS-AP-W Панель управления с интерфейсом Bluetooth



Преимущества ACS580:

  • Взаимозаменяемость с ACS550 – легко заменять уже установленные ACS550 на приводы нового поколения ACS580.
  • Все в одном – все необходимые опции (ЭМС С2, Modbus RTU, фильтр гармоник нового поколения) встроены по умолчанию.
  • Легко выбрать, заказать, ввести в эксплуатацию и использовать.
  • Новые возможности энергосбережения – оптимизатор энергопотребления для скалярного и векторного режимов.

Базовые опции:ABB ACS580

  • Дроссель 2-ого поколения в контуре постоянного тока снижает гармонические искажения во всем диапазоне скоростей
    Более компактный дизайн
    Сответствует стандарту EN61000-3-12
  • ЭМС-фильтр C2 (1-ые условия эксплуатации) в стандарте
    Сохранение времени и пространства
    Требуется установка только одного компактного корпуса
  • STO – функция безопасного отключения
  • Тормозной прерыватель до типоразмера R3
  • Встроенный Modbus RTU (EIA-485)
  • Внешние +24В для питания цепей управления при отключении питания
  • Интеллектуальная панель управления в стандарте

Совместимые двигатели:

  • ACS580 поддерживает два режима управления
    Скалярный
    Векторный
  • Широкий выбор двигателей
    Асинхронные двигатели
    Двигатели с постоянными магнитами (с упором на IE4 для насосов и вентиляторов)
    Синхронные двигатели с реактивным ротором
  • Выходная частота до 500Гц

Усовершенствованное управление двигателем:

  • Режим подогрева двигателя для предотвращения конденсации
  • Самоподхват двигателя для скалярного и векторного режимов управления
  • Два варианта торможения потоком с возможностью задания кривых торможения и без необходимости подключения тормозных резисторов
  • Удержание постоянным током для скалярного и векторного режимов
  • Снижение шума работы двигателя благодаря регулируемой частоте коммутации

ACS-AP-S Интеллектуальная панель управления в стандартеABB ACS580: интеллектуальная панель управления

  • Интерфейс на русском языке
  • Пуско-наладка через меню настроек
    Упрощает процесс ввода в эксплуатацию – все необходимые параметры собраны в одном меню
  • Улучшенная визуализация
    Графический мониторинг важных параметров из “домашнего” меню
    Привод может отслеживать нахождение нагрузки в заданном диапазоне и создавать графический отчет профиля нагрузки
  • Инструменты диагностики
    Группа параметров для поиска неисправностей или конфликтов параметров привода

Стандартные подключения цепей управления:ABB ACS580

  • Набор входов/выходов
    2 AI
    2 AO
    6 DI
    3 RO
    Встроенный Modbus RTU EIA-485
  • Слоты для подключения дополнительных модулей расширения
    Слот 1 для протоколов связи:
    Возможность параметрирования и удаленного доступа
    Слот 2 для расширения входов/выходов:
    Внешние источник 24 В АС/DC в CMOD-02 и CMOD-01
    Изолированный PTC вход в CMOD-02
    Расширение релейных и цифровых выходов в CMOD-01

Типичные применения:

  • ACS580 сконструирован для применений с изменяемым и основным постоянным крутящим моментом
  • Применения с изменяемым крутящим моментом, такие как
    Центробежные насосы: насосы усилителя, ирригационные насосы, циркуляционные насосы, вакуумные насосы
    Центробежные вентиляторы: процесс охлаждения и вентиляции, центробежные вентиляторы
    Центробежные компрессорные применения: компрессоры для холодильных установок
  • Применения с основным постоянным моментом, такие как
    Конвейеры, миксеры, экструдеры, поршневые насосы и вентиляторы



Дополнительные материалы:

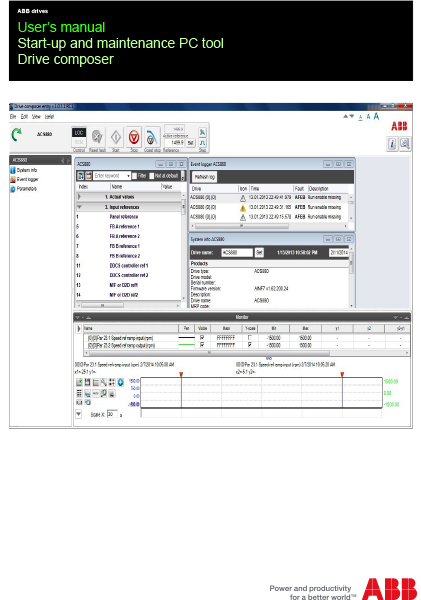

   Каталог. Приводы АББ для механизмов общего назначения ACS580Users manual ABB drivesРуководство по монтажу и вводу в эксплуатацию. ACS580.    Руководство по микропрограммному обеспечению ACS580. Брошюра: Приводы ABB для механизмов общего назначения. ACS580. 2017
